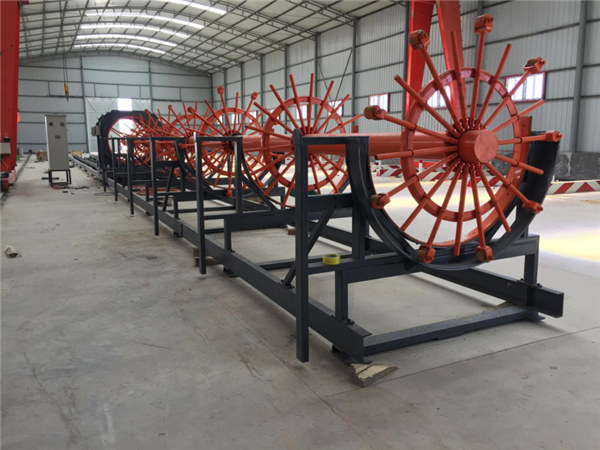

styrkja búr sauma welder

Þessi pilemaster (búr suðu mahine) setur stækkunarmörk í gegnum PLC, með mikilli nákvæmni.

Skýring á búr suðu vél

Samkvæmt kröfum byggingarinnar er lengdarmálið fóðrað í gegnum gatið á föstum rottunarskífunni af mönnum og föst, sveigið eitt höfuð af stirrupunum í lengdarbeltið og snúningsdiskurinn mun vinda og fara aftur í fastan fjarlægð til að suða spíralstöng til lengdarstöngunnar, þannig er myndað stafli búr (soðið búr, styrking búr).

Nákvæmni sveigðs búrinnar: Styrkburðurinn þarf mikla nákvæmni á bilinu á stækkunum, þetta Pilemaster (búrarsveifla) setur stækkunarrými með PLC, þannig að hægt er að lofa mikilli nákvæmni. Reyndar er stíflan fjarlægð áhrif á snúnings hraða og hreyfingu hraði, svo í stjórn PLC, það verður engin þörf á að hafa áhyggjur af.

Tæknilegar breytur:

Líkan	RN-LH1250	RN-LH1500	RN-LH2000	RN-LH2500
Hópur búr	200-1250mm	300-1500mm	400-2000 mm	400-2500mm
Hópur búrþyngd	3000kg	4500kg	6000kg	8000kg
Lengdarboga	12-40mm	12-40mm	12-40mm	12-40mm
Stirrups dia.	5-16mm	5-16mm	5-16mm	5-16mm
Stirrups vellinum	50-450mm	50-450mm	50-450mm	50-450mm
Vökvakerfi	10Mpa	10Mpa	10Mpa	10Mpa
Kraftur (þ.mt fóðrunartæki)	11kw	13kw	23kw	30kw
Heildarstærð (L * W * H)	25 * 1,8 * 2m	29 * 2 * 2,2m	30 * 2,5 * 2,8m	43 * 3 * 3,5m
Heildarþyngd	8T	12T	18T	23T

Einkennandi eiginleikar

Hár framleiðsla hlutfall:

Venjulega krefst það 10 starfsmenn, skipt í tvo verkaskiptingar, til að aðstoða við fóðrun, suðu og innri uppsetningu, með hjálp þessara 10 starfsmanna, getur þessi vél framleiða að minnsta kosti 20 lokið búr á einum degi.

Stöðugt búr gæði:

Í samanburði við handbók búnað er hægt að ná framleiðslu á vélbúnaði til betri burðargæðis með reglulegu spíralstökk, þannig að lokið burar séu með sömu þvermál og lögun, gæði þeirra er fullkomlega í samræmi við áætlaða staðla.

Lágt framleiðslukostnaður:

Í samanburði við handbók búnað er ekki þörf á vélbúnaðarframleiðslu til að festa innri hring á lengdarstöngum með vír, sem getur valdið 1% efnakostnaði.

Stutt hraðatími:

Með hjálp sniðmáts eru lengdarstöngir jafnt settir á ummálinu, þannig að auðvelt er að ljúka sameiginlegum tveimur búrum og geta bjargað lyftingartíma.

Starfsfólk

Venjulega 5 starfsmenn á hverja vakt

Fóðrun: 2 starfsmenn

Welding: 1 starfsmaður

Innri hringir uppsetningu: 2 starfsmenn

Nauðsynlegur fjöldi starfsmanna og staðsetning þess er ekki föst allan tímann, vinsamlegast gerðu breytingar í samræmi við búrstærð

Framleiðslugeta:

1000mm dia. Búr: tveir vinnustaðir, 200-260m á dag á vél;

1250mm dia. Búr: tveir vinnustaðir, 180-230m á dag á vél;

1500mm dia. Búr: tveir vinnustaðir, 150-200m á dag á vél.

Búrmát:

Sniðmát með mismunandi hringholulúmeri eru notaðir til framleiðslu á búrum af mismunandi þvermál. Hvert sniðmát er fyrir eina tiltekna búrþvermál. Vinsamlegast gerðu samsvarandi sniðmát uppsetningu fyrir búr framleiðslu. Ef kaupandi vill framleiða búr af mismunandi þvermál en án þess að passa sniðmát, vinsamlegast segðu okkur, það eru tveir lausnir: 1. Við seljum beint nýtt. 2. Kaupandi getur gert það í samræmi við útfærða teikninguna okkar á staðnum.

Lap sameiginlega í lengri búr

Það eru tvær lausnir fyrir sameiginlega búr.

Stálbelti lap sameiginlegt: lap sameiginlegt tvö stutt stál bars í langan tíma, þá festa lengi bars á sniðmát og suðu spíral bar á þeim til að gera langan búr.

Hrútur með sameiginlegu hringi: Gerðu tvær stuttar búr, hvaða lengd er það sama og lengdarbeltirnar. Skrúfaðu síðan tvö tvö burðarás í langan tíma.

Innra hringir Uppsetning

Til að auka svefuskorti mælum við með að innri hringir verði settir upp eftir að búrið er soðið í form.

Og við veitum samsvarandi stirrup bender til að framleiða innri hringi. Hringarnir sem framleiddar eru eru ekki heill hringur (C-lagaður) til að auðvelda uppsetningu.

Uppsetning Site Requirements

1. Vélin skal setja á jöfnu sementi.

2. Uppsetningarsvæði stærð: 12M + 2M vél: 30m lengd og 5m breidd

18M + 2M vél: 50m lengd og 5m breidd

3. Merkið ætti að vera uppsett eftir uppsetningu vélbúnaðar, annars verður það hindrun.

4. Vélin og tjöldin verða að taka í huga þegar búið er að afhenda burðargjald, sem gerir 17m erfiðan aðgang að bílnum.

5. Staðsetning awning poles þarf vandlega umfjöllun, annars verður það hindrun við lokið búr afhendingu.

6. Aflgjafi: 380V 50KW

Uppsett afkastageta: 7KW (þ.mt búnað til suðu)

Spenna sveiflur: innan 5%

Setjið rafhlöðuna nálægt stjórnborði.

7. Lokið búrými skal vera eins stórt og mögulegt er, þar sem hægt er að geyma amk 3 daga framleiðslu. Venjulega er um 200m löng búr framleitt einum degi (2 vinnustaðir).

8. Krana og stigsmælir eru nauðsynlegar til að setja upp vél. Að minnsta kosti einn starfsmaður kaupanda ætti að taka þátt í uppsetningu tækjanna og prófa að keyra til að fá grunnþekkingu um hvernig á að starfrækja og viðhalda þessum vél.
